Yüksek performans
ANT-HP1140M
ANT-HP1140M, 10–12 GHz aralığında çalışan, Mimosa B11 interface bağlantılı bir çift polarizasyonlu yüksek performanslı çanak anten. Direk montaj kiti dahildir.
- Frekans aralığı
- 10–12 GHz
- Kazanç
- 40 dBi
- Çap
- 130 mm
- Hüzme genişliği
- 1.5° (typical)
Teknik föyde boyut/çap 130 mm olarak verilmiştir. Bu değer üretici tarafından doğrulanmalıdır.
Orijinal kazanç grafiğinin başlığı 4800–6100 MHz gösterirken yatay eksen ve ürün özellikleri 10–12 GHz bandını belirtir. Bu etiketleme farkını orijinal PDF üzerinden doğrulayın.
Teknik föyü indir ↓Teknik özellikler
| Frekans aralığı | 10–12 GHz |
|---|---|
| Kazanç | 40 dBi |
| 3 dB hüzme genişliği | 1.5° (typical) |
| VSWR | 1.2:1 (typical) |
| Empedans | 50 Ω |
| Giriş gücü | 25 W |
| RF konnektörü | Mimosa B11 interface |
| Ön-arka oranı | 59 dB |
| Boyut / çap | 130 mm İnceleniyor |
| Montaj kiti dahil ağırlık | 20.5 kg |
| Çalışma rüzgar hızı | 110 km/h |
| Dayanım rüzgar hızı | 170 km/h |
| Çalışma sıcaklığı | −50 °C to +70 °C |
| Direk çapı | 25–60 mm |
| Polarizasyon | Dual |
| Montaj | Included / pole mount |

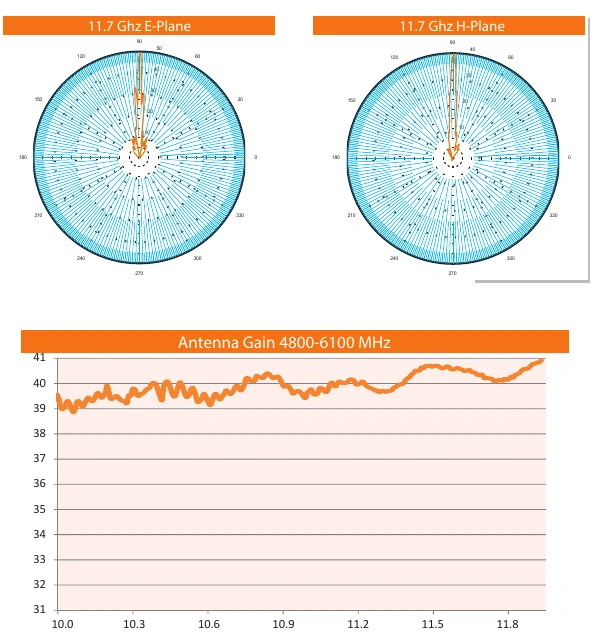

RF performansı
Orijinal üretici grafikleri. Ölçülen frekans aralığı için her grafiğe bakın.
